ZW20-12型戶外柱上高壓真空斷路器

1、概述

ZW20-12型戶外柱上高壓真空斷路器為額定電壓12kV、三相交流50Hz的戶外高壓開關設備。主要用于開斷、關合電力系統的負載電流、過載電流及短路電流。

適用于變電站、工礦企業及城鄉配電網作保護和控制，特別適用于操作頻繁的場所和城網自動化配電網絡。本產品與控制器配套，能滿足配電自動化系統要求，并能可靠而有效地完成傳統的重合器功能。它采用成熟的箱式密封結構，內部充以SF6氣體，具有良好的密封性能，使之不受外界環境影響，是一種免維護產品。其彈簧操動機構采用直動鏈條主傳動和多級脫扣系統，動作可靠性高，是柱上斷路器的佳品。



2、型號定義：

3、使用環境條件

周圍空氣溫度: -30℃~+40℃；
海拔高度: 不超過2000m;
周圍空氣可以受到塵埃、煙、腐蝕性氣體、蒸汽或鹽霧的污染；
風速不超過34m/s(相當于圓柱表面上的700Pa)；
無經常性的劇烈震動;
污穢等級:Ⅲ級。



4、產品特點

城、農網改造的理想設備：

    可與控制器配套實現遙控、遙測、通信和遙調，實現“四遙”功能；

操作靈活、方便：

   本產品為電動儲能，電動分合，同時具有手動儲能，手動分合，并能近距離或遠距離遙控操作；

操作功率小，可靠性高；

   全新設計的小型電動彈操機構，機構零件數目和操作功能（約30W左右）都降低到最低水平；

安裝方法靈活：

   可采用柱上吊裝或坐裝安裝方式；亦可同時采用單桿或雙桿安裝方式。

具有免維護特性；

   戶外高壓交流智能真空斷路器開關主回路及二次元器件、操作機構均密封在SF6氣體（零表壓）中，不受外界環境影響；

密封性能可靠：

  采用成熟的密封結構技術，密封性能可靠；

獨特的進出線方式：

   采用硅橡膠套管，使接線端子之間絕緣距離充裕，外絕緣特性優良；

使用安全：

   在箱體頂部安裝有防爆裝置，即使發生意外的內部故障，也不會有高溫氣體或飛濺物泄漏出來。

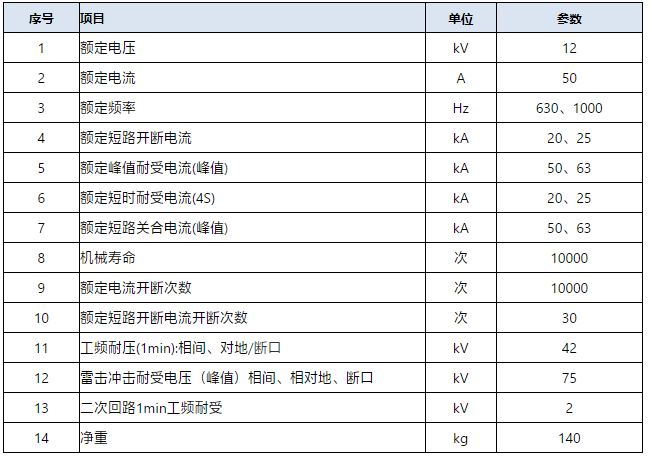

5、主要技術參數
